فرآیند اسکن کردن

فرآیند اسکن کردن

از لامپ جهت روشن کردن سند به کار می رود که در اسکنرهای قدیمی از لامپ های فلوروسنت کاتود سرد CCFL (Cold Cathod Fluorescent Lamp)  یا زنون و در اسکنر های امروزی از LED استفاده می شود. این در حالیست که در اسکنرهای بسیار قدیمی تر از لامپ های فلوروسنت استاندارد نیز استفاده می شده است.

ادغام مجموعه تجهیزات مستقلی مانند (آینه، لنز، فیلتر و آرایه های CCD) نهایتا به ایجاد هِد اسکنر می انجامند. هد اسکنر توسط یک تسمه متصل به موتور پله ای به صورت آهسته زیر سند حرکت کرده و با اتکا به نوار تثبیت کننده از عدم لرزش در هنگام پیشروی اطمینان حاصل می کند. در انتها زمانی که هِد اسکنر به پایان بدنه دستگاه رسید از اتمام اسکن پرونده مطلع شده و به نقطه اول باز خواهد گشت.
پس از این مرحله، تصویر سند به وسیله یک آینه زاویه دار به یک آینه دیگه منعکس می‌شود. بعضی از اسکنرها دو آینه و برخی دیگر سه آینه دارند. هریک از این آینه ها، تقعر کمی دارند که باعث می‌شود تصویر منعکس شده در یک سطح کوچک تر متمرکز و در نتیجه وضوح تصویر بیشتر شود. تصویر آینه آخر بر روی یک لنز منتقل شده که در نهایت با تمرکز بالا به حسگر های CCD خواهد رسید.

سند بر روی صفحه شیشه ای قراد داده شده و درب پوشش آن بسته می شود. قسمت داخلی پوشش در اکثر اسکنر ها سفید است اما در برخی موارد مشکی نیز خواهد بود. رنگ خاص پوشش به عنوان یک زمینه یکنواخت و مرجع برای تشخیص لبه های سند توسط اسکنر استفاده می شود. با این وجود اکثر اسکنرهای مسطح امکان حذف پوشش به منظور قرار دادن اسناد بزرگ مانند کتاب را پیش بینی کرده اند.

اساس فیلتر و لنزها در اسکنرهای مختلف متفاوت هستند. برخی از اسکنرها از روش اسکن سه مرحله ای استفاده می کنند که هر مرحله فیلتر رنگ خاصی (قرمز، سبز، آبی) را میان لنز و CCD و بر روی تصویر اعمال کرده تا پس از اعمال هر سه فیلتر نرم افزار اسکنر آنها را با یکدیگر ادغام و یک تصویر نهایی به دست آورد.

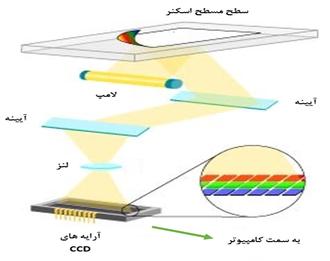

    چگونگی اسکن تصویر در اسکنر مسطح
